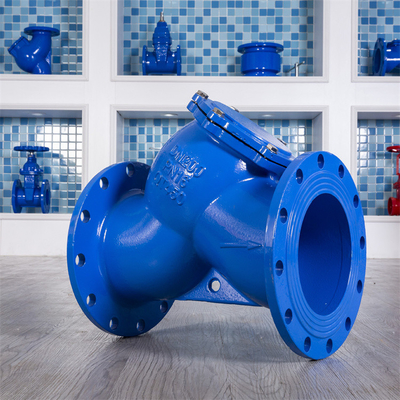

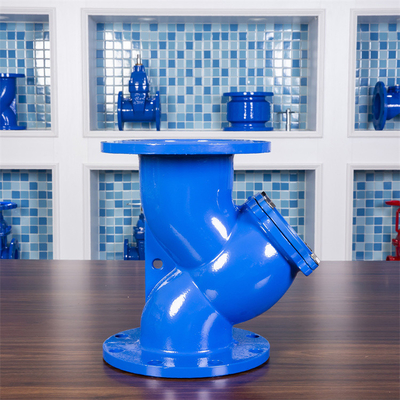

Deutsche duktile Standardart des Wasser-Filter-Y Sieb Ggg50 PN16 Roheisen-Y Flansch-des Filter-Y

Produktbeschreibung

Y-artiger Filter ist ein System des unentbehrlichen Filtergerätes in Vorbereitung für die Übermittlung des Mediums. Y-artiger Filter ist normalerweise am Einlassende des Druckminderventils, des Druckablassventils, des örtlich festgelegten Wasserspiegelventils oder anderer Ausrüstung installiert, um Verunreinigungen im Medium zu entfernen. , den normalen Gebrauch der Ventile und der Ausrüstung schützen. Der Y-artige Filter hat die Eigenschaften der modernen Struktur, des kleinen Widerstands und der bequemen Abwasserentladung. Das passende Medium des Y-artigen Filters kann Wasser, Öl und Gas sein. Im Allgemeinen ist das Wassernetz Masche 18-30, ist das Belüftungsnetz Masche 10-100, und das öl-überschreitene Netz ist Masche 100-480. Der Korbfilter wird hauptsächlich aus einem Verbindungsrohr, einem Hauptrohr, einem Filterblau, einem Flansch, einer Flanschabdeckung und einem Befestiger verfasst. Wenn die Flüssigkeit das Filterblau durch das Hauptrohr kommt, werden die festen Verunreinigungspartikel im Filterblau und in den sauberen flüssigen Durchläufen durch das Filterblau blockiert und werden vom Filterausgang entladen.

Allgemeine Prinzipien der Filterauswahl:
1. Import- und Exportdurchmesser:
Prinzipiell sollten der Einlass und der Ausgangdurchmesser des Filters nicht als der Einlassdurchmesser der zusammenpassenden Pumpe kleiner sein, die im Allgemeinen die selbe wie der Durchmesser der Einlassrohrleitung ist.
2. Nenndruck:
Bestimmen Sie die Druckbewertung des Filters entsprechend dem höchstmöglichen Druck in der Filterlinie.
3. Auswahl der Anzahl von Löchern:
Die Haupterwägung ist die Teilchengröße von den abgefangen zu werden Verunreinigungen, die entsprechend den Prozessanforderungen des mittleren Prozesses bestimmt wird. Für die Teilchengröße, die durch Maschendrähte von verschiedenen Spezifikationen abgefangen werden kann, beziehen Sie bitte sich die auf Tabelle „Filter-Spezifikationen“.
4. Filter-Material:
Das Material des Filters ist im Allgemeinen das selbe wie das der verbundenen Prozessrohrleitung. Für verschiedene Betriebsbedingungen können der Filter des Roheisens, der Kohlenstoffstahl, der niedrige legierte Stahl oder der Edelstahl betrachtet werden.

Material:

y-artiger Filter (verringert Durchmesser)	Flanschstärke	äußerer Kreis des Flansches	Strukturlänge	Wasserlinienhöhe	Wasserliniendurchmesser	Höhe	Schirmdurchmesser	Filterlänge	Filteröffnung	Mittelabstand des Filters	Gewicht	Länge
DN50	12,5	156	201	2	102	185	48	85	2	4	4,5	205
DN65	12	175	217	2	123	210	60	95	2	4	6,5	220
DN80	14	190	247	2	134	242	68	116	2	4	8	250
DN100	14,5	209	293,5	2	157	265	82	137	2	4	10,5	298
DN125	20	240									14	315
DN150	24	280	335				113	165	2	5	19	350
DN200	24	335	405								34	410
DN250	24	405	460								58	525
DN300	24	460	520								80	605
DN350	25	520	580								98	627
DN400	27	580									126	630





Unternehmensprofil



Fengbao-Ventilfabrik ist eine Wesenfabrik mit Berufsproduktionserfahrung und Berufsfertigungstechnik. Die Firma befolgt die Geschäftsphilosophie „des kundenorientierten, Qualität-orientierten, aufmerksamen Services“, integriert alle Arten Berufsvorteilsbetriebsmittel und stellt kosteneffektive Produkte her. Die Firma hat ein ausgezeichnetes r- u. d-Team, eingeweiht dem Herstellen von vertrauenswürdigen Produkten. Suchvorgangneuentwicklung und neue Marke schaffen.



Das Kernteam hat Fachleute mit Erfahrung in Produkt R u. D, Produktion und Operation erfasst. Die Firma misst hohe Wichtigkeit zum Wachstum seiner Angestellten, beim Heranwachsen und ist lang am Zusammenhalt und an der Verbesserung ihres Verantwortungsgefühls, technischen Niveaus und beruflichen Kenntnisse festgelegt worden bei. Die Firma stellt Entwicklungsgelegenheiten und -plattformen für jeden ausgezeichneten Angestellten zur Verfügung, stellt standardisiertes Systemtraining und Förderungsmechanismus zur Verfügung und hilft Angestellten, auf ihrem eigenen Arbeitsgebiet zu verbessern und zu wachsen.



Die Produkte der Firma werden hauptsächlich durch passenden Preis, ausgezeichnete Qualität und hohen Kostenverlauf gekennzeichnet. Firmenunabhängige Forschung und Entwicklung, Produktion, einzigartige Produktion, die erstklassige Qualität erzielen und bevorzugt durch die Mehrheit einer Kunden!



































































































































































































































































































































Q1. Kann ich einen Beispielauftrag für Ventil haben?	: Ja begrüßen wir Beispielauftrag, um Qualität zu prüfen und zu überprüfen. Gemischte Proben sind annehmbar.
Q2. Haben Sie irgendeine MOQ-Grenze für Ventilauftrag?	: Niedriges MOQ, 1pc für die Beispielprüfung ist- verfügbar
Q3. Wie versenden Sie die Waren und wie lang es nehmen, um anzukommen?	: Wir versenden normalerweise durch Meer. Es dauert normalerweise 30 Tage, um anzukommen. Fluglinie, die auch optionales versendet.
Q4. Wie man ein Auftrag für Ventil fortfährt?	: Informieren Sie uns erstens Ihre Anforderungen oder Anwendung. Zweitens zitieren wir entsprechend Ihren Anforderungen oder unseren Vorschlägen. Drittens bestätigt Kunde die Proben und Plätze legen für formalen Auftrag nieder. Viertens vereinbaren wir die Produktion.
Q5: Sind Sie Produktstandard?	: Unser Modell ist, wenn Sie spezifische Nachfrage haben, pls sagen uns Standard.
Q6: Haben Sie Interesse, unsere eigenen Entwurfseinzelteile zu tun?	: Absolut! Wir haben großes Interesse.
