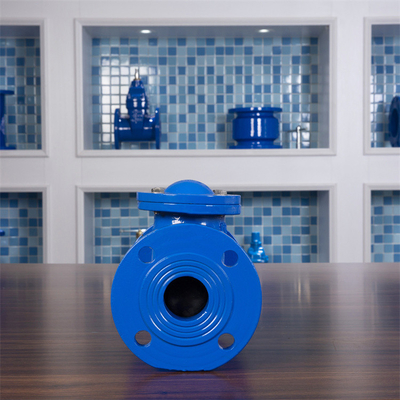

Sicherheitsventil ist ein Rückschlagventil mit der Multiball-, Mehrkanal-, Multikegel umgekehrterflüssigen Struktur, hauptsächlich Vorder- und Rückseite bestanden aus Ventilkörpern, Gummibällen, Kegelkörpern, etc.

Sein Arbeitsprinzip ist: die Gummiballrollen in der Haubenabdeckung, damit ein kurzer Anschlag die Öffnung und das Schließen des Ventils verwirklicht. Wenn die Wasserpumpenanfänge, die Teichsimse den Gummiball unter der Aktion des Drucks öffnen, damit die Gummiballrollen rechts, seine Position durch den Kegel im hinteren Ventilkörper geregelt wird und das Rückschlagventil sich öffnet; nach den Pumpenhalt wegen der Rückholwasserdruckkräfte der Gummiball, zum linken vorderen Ventilkörper zu rollen, um das Rückschlagventil zu schließen. Der Gummiball wird vom hohlen Stahlball gemacht, und der Gummi mit guter Elastizität kann die Dichtung nicht nur sicherstellen, aber den Schaden des Rohrleitungssystems während des Ventilschließvorgangs auch verringern. Wenn das Ventil geöffnet ist, kann der kegelförmige Körper mit Löchern den Stahlball reparieren und den Druck des Kontaktgebiets zwischen dem Gummiball und dem kegelförmigen Körper, damit der Kontakt Oberflächenkontakt ist, und dem hydraulischen Verlust zu beseitigen, der durch die Erschütterung des Gummiballs im Ventilkörper verursacht wird, wird verringert.

Der Gummiball wird vom hohlen Stahlball gemacht, und der Gummi mit guter Elastizität kann die Dichtung sicherstellen und den Schaden des Rohrleitungssystems während des Ventilschließvorgangs verringern. Der Kegel mit Löchern repariert den Stahlball, wenn das Ventil geöffnet und den Druck auf der Kontaktfläche zwischen dem Gummiball und dem Kegel beseitigt ist und nimmt den Kontakt Oberflächenkontakt auf und verringert den hydraulischen Verlust, der durch die Erschütterung des Gummiballs im Ventil verursacht wird. In den großen Rohrleitungssystemen kann der Gebrauch Rückschlagventile des Dreiflusses oder der kugelförmigen des Vierflusses die große Ventilplattenstruktur ersetzen, das Gewicht der Ventilplatte zu verringern und macht den inneren Flusskanal eine unabhängige poröse Struktur. Der Ball wird in jedes Loch gelegt, und die Flüssigkeit ist herein bei dem Eintragen des Ventilkörpers und der Ausflussprozeß, gehen sie ihre eigene Weise, ohne einander zu behindern und verringern die Auswirkungskraft und -erschütterung während des Ventilschließvorgangs, die Verringerung von Geräuschen und den laufenden Ballausfall vollständig beseitigen. Es gibt keine Gelenkteile im Mehrkanalsicherheitsventil (das Bestehen der Welle und der Buchse, dort ist die nicht relative mechanische Reibungsbewegung, verglichen mit dem SchwingenRückschlagventil, gibt es kein Verschleißteil, hat es eine längere Nutzungsdauer, und es gibt keine Wartungsarbeiten.

Technische Bedingungen und Materialien:

1. Die Strukturlänge passt sich an en 558-1, grundlegende Reihe 48 an (LÄRM 3202 F6)
2. passt sich Flanschverbindung an en 1092-2 an
3. weiche Dichtung
4. volle Bohrung
5. anwendbare Temperatur: -20℃~120℃
6. Ventilkörper: Roheisen/duktiles Eisen
7. Ball: EPDM-Paket
8. anwendbare Größe: DN50~DN800

Produktstrukturdiagramm und Hauptmaße:
